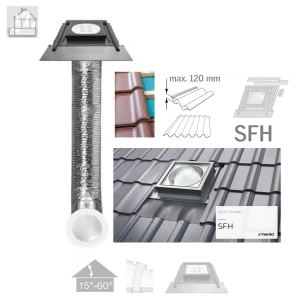

FAKRO SFH 350 Tageslicht-Spot mit flexiblem Rohr 2,1m für geneigte Dächer, für Hochprofildächer (max. 120 mm), Flache Scheibe, Integriert Eindeckrahmen RAL 7022 *

FAKRO SFH 350 Tageslicht-Spot mit flexiblem Rohr 2,1m für geneigte Dächer, für Hochprofildächer (max. 120 mm),

Flache Scheibe,

Integriert Eindeckrahmen RAL 7022

SFH: für Hochprofildächer (max. 120 mm)

SF_ Tageslicht-Spot mit flexiblem RohrBeschreibung

SF_ mit flexiblem Rohr
SF_-L mit flexiblem Rohr und mit Direktbelichtung des Dachgeschosses

SFZ BC RAL9005 – Außenverkleidung in Schwarz RAL9005

SFZ AN RAL 7016 – Außenverkleidung in Anthrazit RAL 7016

Der neue Tageslicht-Spot vom Typ SF_ bzw. SF_-L verfügt über:
-    einen bis zu 10% verbesserten U Wert im Vergleich zur Version mit Kuppel
-    einen integrierten universellen Eindeckrahmen für die noch einfache Montage

Varianten:
SFH: für Hochprofildächer (max. 120 mm)
SFZ: für Profildächer (max. 45 mm)
SFL: für Flachziegeldächer
SFS: für Flachdächer (max. 2 x 5 mm)

SFH-L: mit Direktbelichtung des Dachgeschosses / für Hochprofildächer (max. 120 mm)
SFZ-L: mit Direktbelichtung des Dachgeschosses / für Profildächer (max. 45 mm)
SFL-L: mit Direktbelichtung des Dachgeschosses / für Flachziegeldächer
SFS-L: mit Direktbelichtung des Dachgeschosses / für Flachdächer (max. 2 x 5 mm)

Der Tageslicht-Spot SF_ besteht aus dem Oberteil mit Lichtfenster und integriertem Eindeckrahmen, drei 61 cm langen, starren Rohrelementen SRM, einen Rohrbogen SRK*, dem Deckenring mit Prismendiffuser und dem Montageset. Die Rohrlänge beträgt insgesamt 210 cm bzw. 180 cm beim SR_550.

Eigenschaften
Flexibles, reflektierendes Rohr Das flexible, reflektierende Rohr ist aus metalisiertem Polyester hergestellt und innen mit Metalldraht verstärkt um die Konstruktion haltbar und stabil zu machen. Mit Hilfe des flexiblen Rohres können konstruktive Hindernisse der Dachkonstruktion mühelos überwunden werden. Die maximale Rohrlänge beim Tageslichtspot mit Durchmesser 350 mm beträgt 4m und 6 m für Durchmesser 550 mm.

Oberteil  Das Oberteil des Tageslicht-Spots besteht aus dem Eindeckrahmenelement aus Aluminium mit dem integrierten Scheibenelement mit 4 mm Einscheiben-Sicherheitsglas. Auf der Innenseite ist der Rohradapter aufgesetzt, der dann mit dem Rohr verbunden wird. Das gesamte Element ist aus Aluminium und im RAL Farbton umbragrau RAL 7022 gefertigt, eine Farbe, die zu fast allen Eindeckmaterialien passt. In der Ausführung SF_-L ist der Rohradapter aus Acrylglas, so dass das Dachgeschoss direkt unter dem Dach mit belichtet werden kann.

    Deckenring Der neue Deckenring ist aus Acrylglas gefertigt und besitzt einen eingesetzten Prismendiffuser. Die Blende ist aus weißem, schlagfestem Kunststoff gefertigt.

Ein röhrenförmiges Oberlicht ermöglicht die Beleuchtung aller Räume in einem Gebäude, auch solcher, in denen keine Dachfenster oder Vertikalfenster eingebaut werden können.

Durch den Einsatz eines röhrenförmigen Oberlichts gelangt natürliches Licht in Räume, die vom Tageslicht abgeschnitten sind, und erhellt den Innenraum. In anderen Räumen bietet ein röhrenförmiges Oberlicht eine zusätzliche Lichtquelle und spart so Strom.

Die wichtigsten Merkmale eines Oberlichts:
– Es leitet Tageslicht in das Lichtleitrohr, das von den Wänden des flexiblen, reflektierenden Rohrs reflektiert wird und nach unten auf den Diffusor gelenkt wird. Der in der Decke montierte Diffusor verteilt die Lichtstrahlen gleichmäßig und erhellt den Raum.
– Es kann auch abends und nachts genutzt werden, indem eine Leuchte als Lampe installiert wird.
– Es besteht aus einem Lichtsammelelement, einem Kragen, einem Lichtleitrohr, einem Diffusor und einem Deckenrahmen.
– Das flexible Lichtleitrohr ermöglicht die einfache Umgehung baulicher Hindernisse, was Installationszeit und -kosten erheblich reduziert.
Die empfohlene maximale Länge eines Lichtleiters mit 350 mm Durchmesser beträgt 400 cm, eines mit 550 mm Durchmesser 600 cm (Abhängungen sollten über 500 cm verwendet werden).

Das Oberlicht verfügt über einen integrierten Kragen, der Dichtheit und eine einfache Montage gewährleistet.

Das Dachteil ist mit 4 mm starkem Hartglas ausgestattet.

Das flexible Lichtleiterrohr besteht aus metallisiertem, stahldrahtverstärktem Polyesterband.

Das neue Design des Deckenteils ermöglicht die Installation und Bedienung der SLO-Leuchte vom Raum aus.

Die Gesamtlänge des flexiblen Lichtleiterrohrs beträgt für die Größen 350 und 550 2,1 m.

Einbau in Dächern mit einer Neigung von 15° bis 60°.

SFZ 350    5901827070380
SFZ-L 350    5901827070403
SFZ 550    5901827070397
SFZ-L 550    5901827070410
SFZ AN 350    5905989219236
SFZ-L AN 350    5905989219243
SFZ AN 550    5905989219281
SFZ BC 350    5905989219670
SFZ-L BC 350    5905989219687
SFZ BC 550    5905989219724
