VELUX EDJ 1000 Einzel-Eindeckrahmen, Vertiefter Einbau, inkl. Anschlussschürze BFX, Für flache und profilierte, Eindeckmaterialien von 1,5 bis 9 cm Höhe, Aluminium, RAL 7043, Dachneigung: 20°-90°, Einbauhöhe: Vertieft (- 4 cm, blaue Linie)**.

VELUX EDJ 1000 Einzel-Eindeckrahmen, Vertiefter Einbau,  inkl. Anschlussschürze BFX

Für flache und profilierte, Eindeckmaterialien von 1,5 bis 9 cm Höhe,

Aluminium, RAL 7043,

Dachneigung: 20°-90°,

Einbauhöhe: Vertieft (- 4 cm, blaue Linie).

Ziegel für vertieften Einbau
Typen EDJ / EKJ

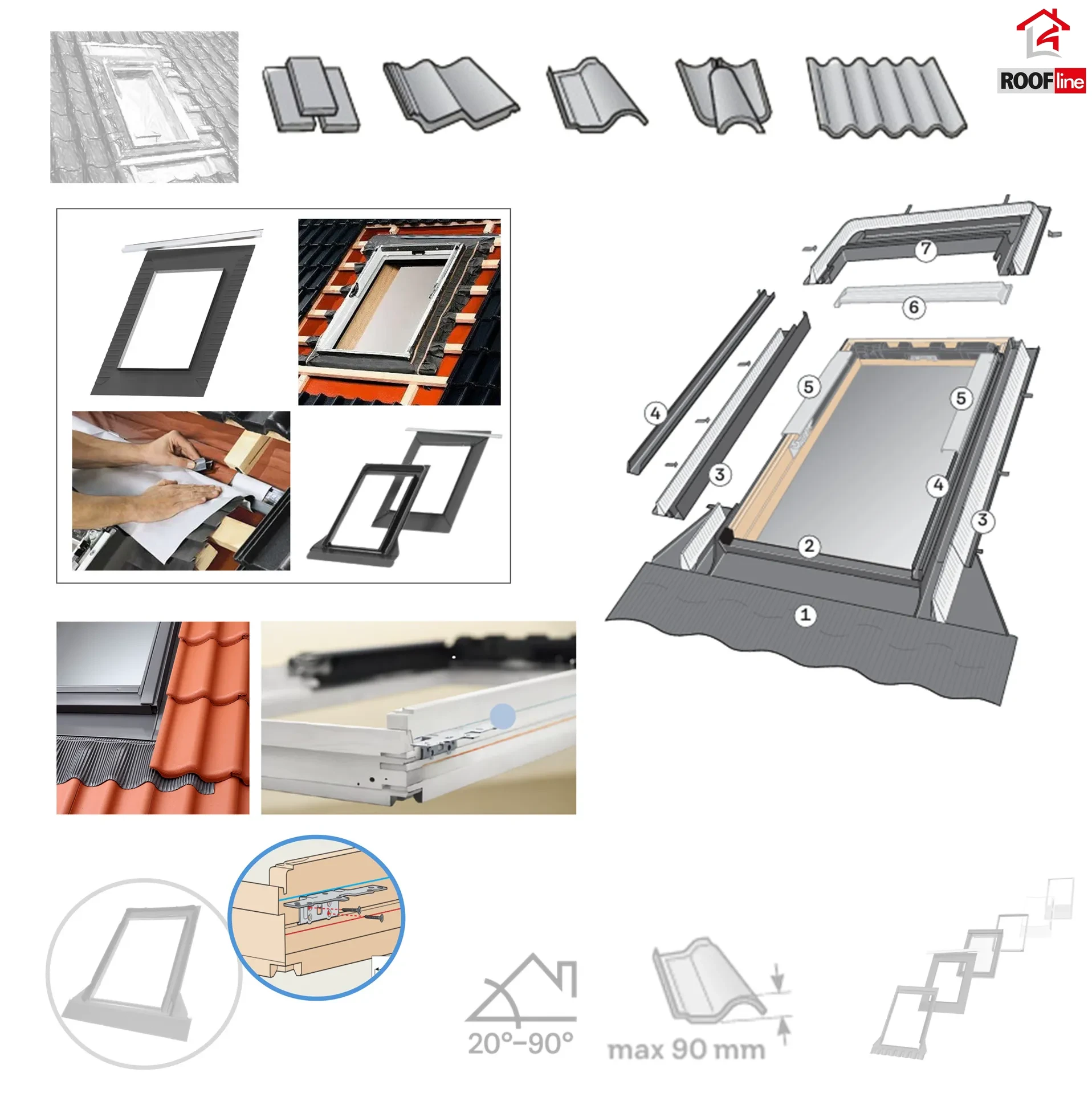

    Für flache und profilierte Eindeckmaterialien von 1,5 bis 9 cm Höhe.

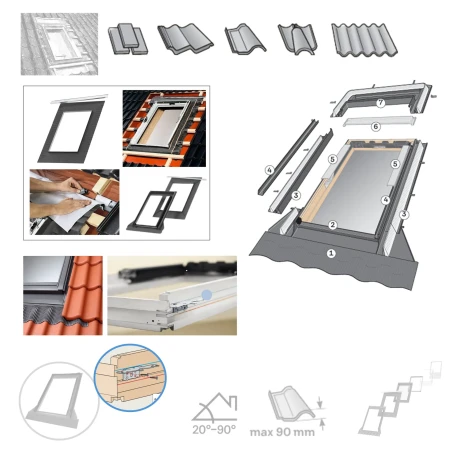

    Dacheindeckungsmaterial: Falzziegel, Flachdachziegel, Flachkremper, Reformpfanne, Frankfurter Pfanne, Flachziegel, Heidelberger Pfanne, Wellplatten 5-, 6-, 8-wellig, Berliner Welle, Biberschwanz-Ziegel in Kronen- und Doppeldeckung
    Dachneigungsbereich: 20°–90°
    Einbauhöhe: Vertieft (- 4 cm, blaue Linie)

Hinweis: Bei GTU/GTL zusätzlich ZZZ 228K A bestellen. Größe SK10 auf Anfrage

Der Eindeckrahmen EDJ Ziegel ist für flache und profilierte Eindeckmaterialien von 1,5 bis 9 cm Höhe geeignet. Der Eindeckrahmen passt zu Falzziegel, Flachdachziegel, Flachkremper, Reformpfannen, Frankfurter Pfannen, Tegalit, Heidelberger Pfannen, Wellplatten (5-, 6- und 8-wellig), Berliner Welle und Biberschwanz-Ziegel ind Kronen- und Doppeldeckung. Der zugelassene Dachneigungsbereich beträgt 20° bis 90°.

* (!) Einsatzbegrenzungen für EDJ:
Nicht einsetzbar für GXU und GXL br> Dämm- und Anschluss-Set BDX und Rollladen SCL kann nicht verwendet werden
Einbau in Fenster-Kombinationen und Kombinationen mit Zusatzelementen nicht möglich.

Zur Abdichtung des Übergangs zwischen Fenster und Dach benötigt jedes Dachwohnfenster einen Eindeckrahmen. Der VELUX Eindeckrahmen leitet das von der Dachfläche herabfließende Wasser seitlich am Fenster vorbei und sorgt für eine sichere Abdichtung, durch die weder Wasser noch Staub noch Flugschnee ins Dach eindringen können. Der Eindeckrahmen Ziegel ist für eine Ziegelhöhe von 1,5-9,0 cm geeignet. für höhere oder flachere Eindeckmaterialien gibt es andere Eindeckrahmen passend für Ihr Dachfenster.

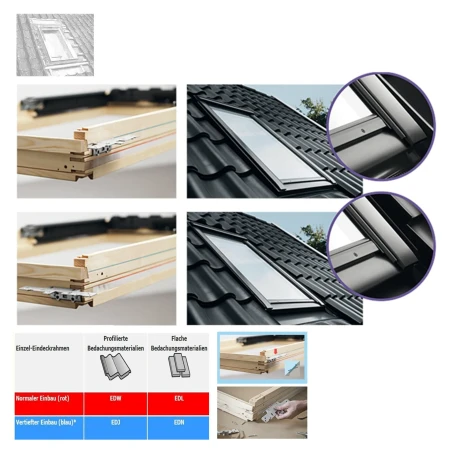

Vertiefter Einbau (blaue Markierung)
• Spitzenwerte bei der Wärmedämmung
• Einbauhöhe 4 cm vertieft
• Dachneigungsbereich 20° – 90°
• Noch harmonischere Integration in die Dachebene
• Winkelmontage seitlich am Blendrahmen (blaue Linie)
• Problemlose Montage von Fenstern und Solarkollektoren.
• Eindeckrahmen inkl. speziellem Dämmset
• Das Fenster liegt 4 cm tiefer im Dach
• Perfekter Anschluss zur Abdichtung des Übergangs zwischen Fenster und Dach.
• Aus Aluminium einbrennlackiert grau

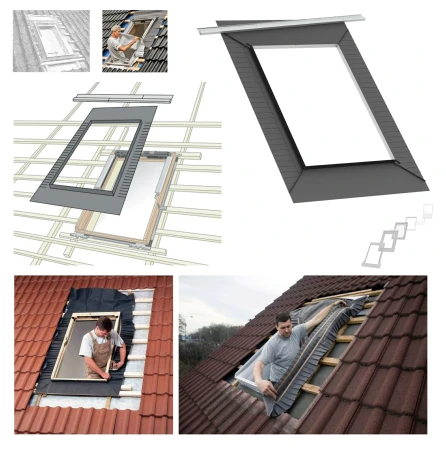

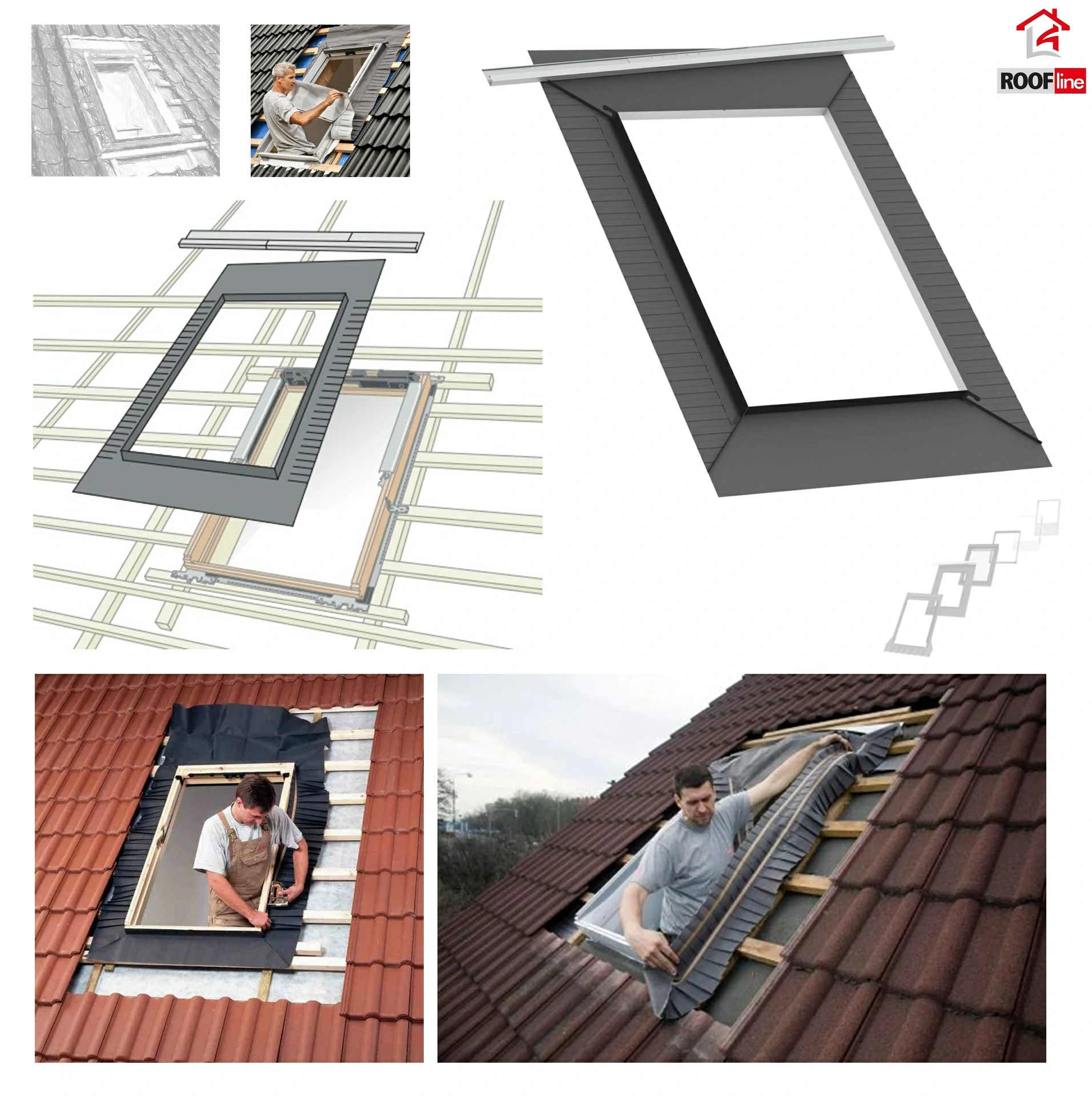

Variante von:  BFX Anschlussschürze _ _ _ 1000
- Für einen regensicheren Anschluss an unterschiedliche Ausführungen eines Unterdaches
- Plissiertes Material
- Verschweißte Ecken
- Butylklebestreifen zur Befestigung am Blendrahmen
- Material: Polypropylen Materialstärke: 0,5 mm sd-Wert= 0,03 m
- Inklusive Wasserableitrinne

Einsatzgebiet: Individuell
Eindeckrahmen-Material: Aluminium
Art des Dachmaterials: Gerippte Bedachungsmaterialien (Keramikziegel, Stahlplatten, Trapezbleche, Betonziegel etc.)
Eindeckrahmen-Bezeichnung: Wesentlicher Bestandteil des Dachfensters: dient zu einem wasserdichten Dachfenstereinbau bei jeglichem Dachmaterial
Dachmaterialhöhe [mm]: 1,5 bis 9 cm
Wasserdichtigkeit [%]: 100
Beständig gegen: UV-Strahlung und alle Wetterbedingungen
Dachneigung: 20°-90°
Außenansicht: Pulverbeschichtet, Dunkelgrau/Graphitgrau – RAL 7043 Schrauben in Verkleidungsfarb

EDJ CK02 1000    5702329448901.
EDJ CK04 1000    5702329448925
EDJ CK06 1000    5702329448932
EDJ FK04 1000    5702329448949
EDJ FK06 1000    5702329448963
EDJ FK08 1000    5702329448970
EDJ MK04 1000    5702329448994
EDJ MK06 1000    5702329449014
EDJ MK08 1000    5702329449021
EDJ MK10 1000    5702329449038
EDJ MK12 1000    5702329449052
EDJ PK06 1000    5702329449069
EDJ PK08 1000    5702329449083
EDJ PK10 1000    5702329449106
EDJ SK06 1000    5702329449120
EDJ SK08 1000    5702329449144
EDJ SK10 1000    5702329449168
EDJ UK04 1000    5702329449182
EDJ UK08 1000    5702329449199
EDJ UK10 1000    5702329449212
