VELUX KombiEindeckrahmen EKJ 2021M (EKT 1001M+1003M) für Kombi-Einbau mit Blendrahmenabstand 100 - 160 mm Für flache und profilierte Eindeckmaterialien von 1,5 bis 9 cm Höhe, Flachdachziegel, Flachkremper, Flachziegel, Wellplatten, Alu, inkl. BDX2000 *

VELUX KombiEindeckrahmen EKJ 2021M (EKT 1002M+1003M) für Kombi-Einbau mit Blendrahmenabstand 100 - 160 mm Für flache und profilierte Eindeckmaterialien von 1,5 bis 9 cm Höhe, Flachdachziegel, Flachkremper, Flachziegel, Wellplatten, Alu, inkl. BDX2000 *

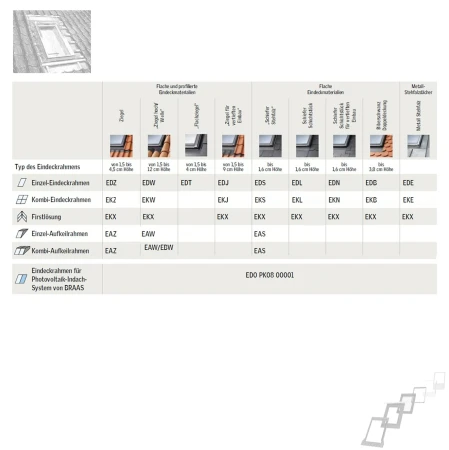

E-J Eindeckrahmen für den vertieften Einbau in profiliertes Eindeckmaterial bis zu 90 mm

EKJ Ziegel für vertieften Einbau
Für flache und profilierte Eindeckmaterialien von 1,5 bis 9 cm Höhe.

Dacheindeckungsmaterial
Falzziegel, Flachdachziegel, Flachkremper, Reformpfanne, Frankfurter Pfanne, Flachziegel, Heidelberger Pfanne, Wellplatten 5-, 6-, 8-wellig, Berliner Welle, Biberschwanz-Ziegel in Kronen- und Doppeldeckung

Dachneigungsbereich: 20°–90°
Einbauhöhe:  Vertieft (- 4 cm, blaue Linie)

Die VELUX Eindeckrahmen vom Typ E-J sind für den vertieften Einbau von Dachfenstern in profiliertes Dachmaterial bis zu einer Dicke von 90 mm konzipiert. Ein vertiefter Einbau sorgt für ein elegantes Finish, da das Dachfenster 40 mm tiefer in die Dachkonstruktion eingebaut wird.

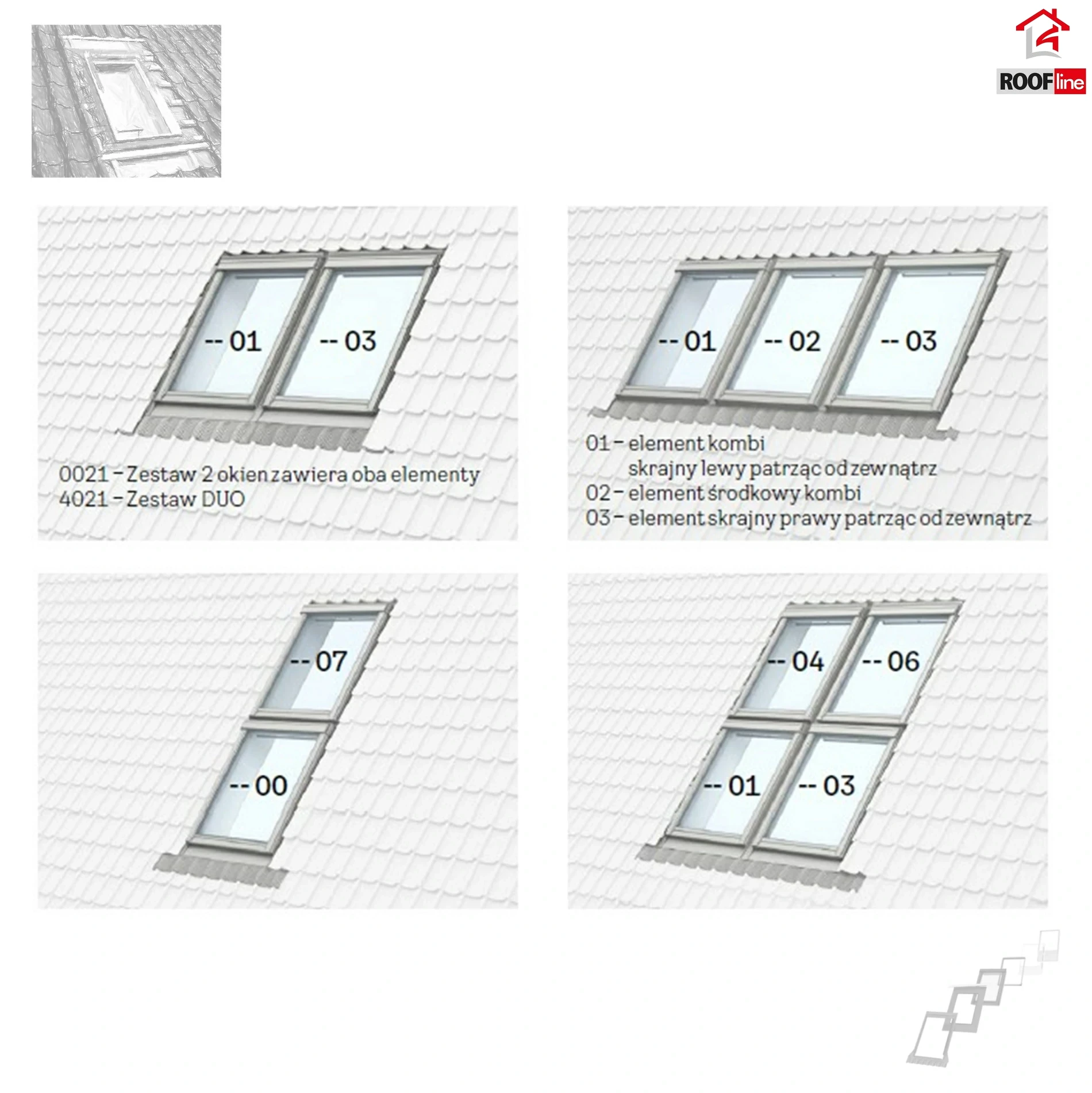

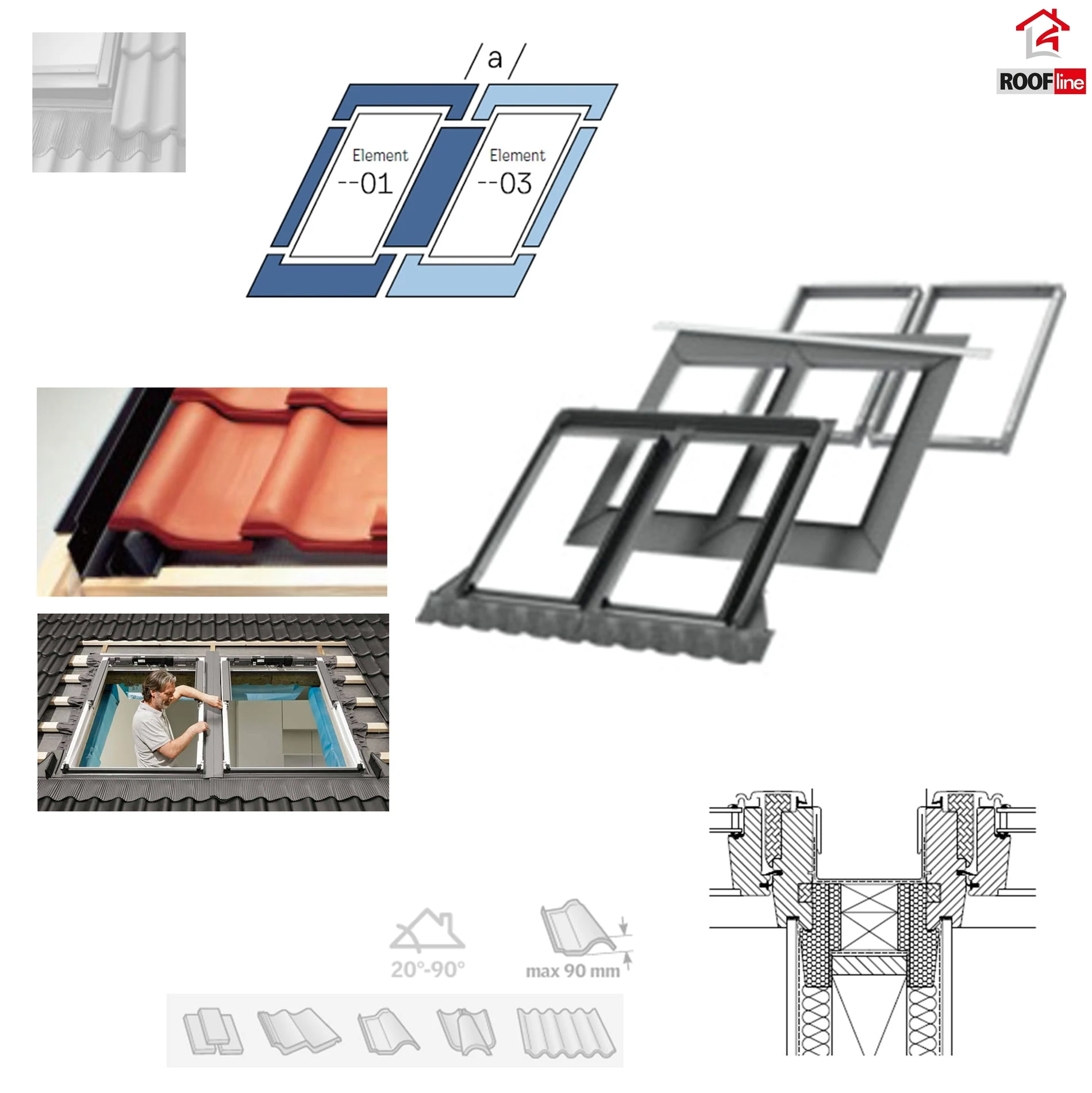

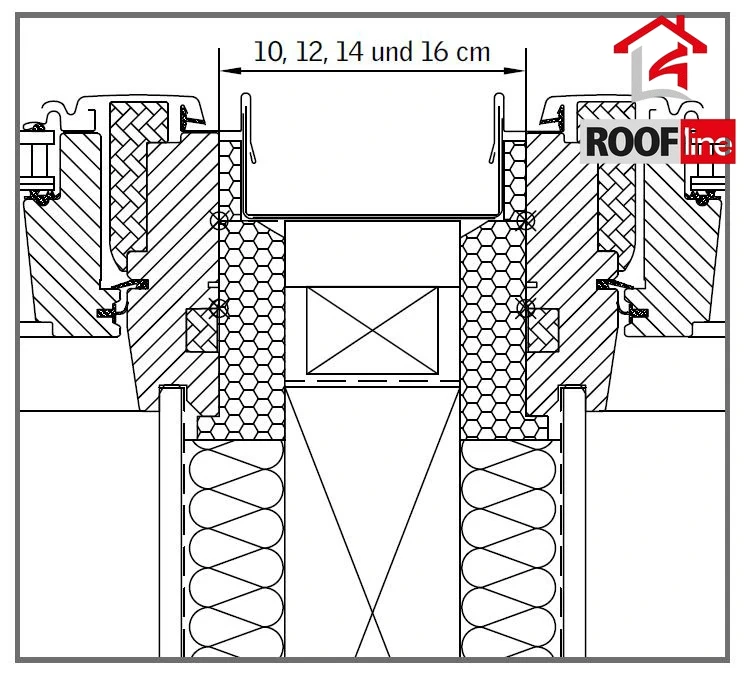

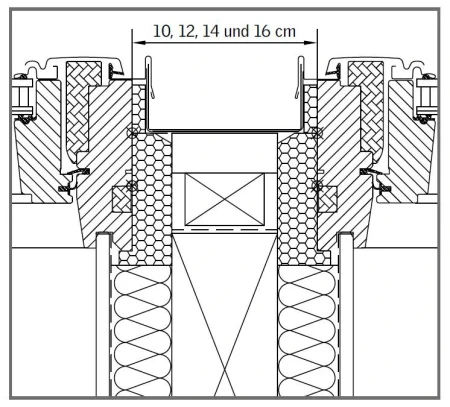

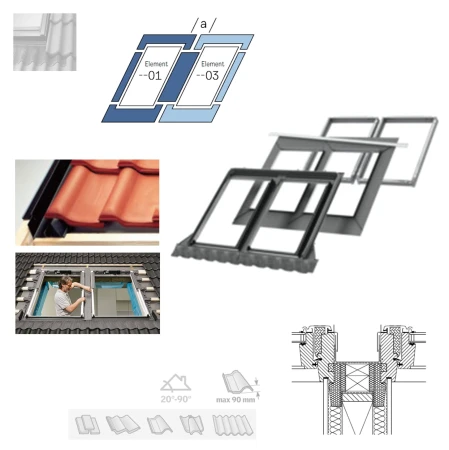

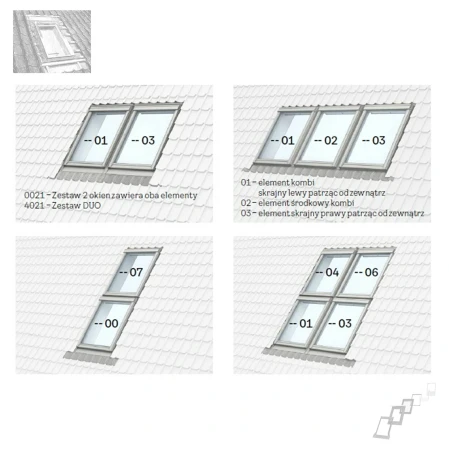

Der Eindeckrahmen EKJ ist für den Einbau von Dachfenstern in Kombination gedacht. Das System besteht aus sieben Elementen, die jede Kombination ermöglichen. Das VELUX Pro+ Eindeckrahmen-Set (EKJ 2021M) enthält die Anschlussschürze BFX, den Dämm- und Anschlussrahmen BDX und eine Mittelrinne, die zwischen 100 und 160 mm verstellbar ist.

Aluminium, RAL 7043,

Dachneigung: 20°-90°,

Einbauhöhe: Vertieft (- 4 cm, blaue Linie).

Achtung! (!) Der Versand von Eindeckrahmen-Sets per Paketdienst (Karton) ist bis zu einer Größe von 78 x 98 mm möglich. Größere Abmessungen können nur zusammen mit dem Dachfenster auf einer Palette versendet werden.

Zum Einbau einzelner Fenster oder Kollektoren in das Dach.

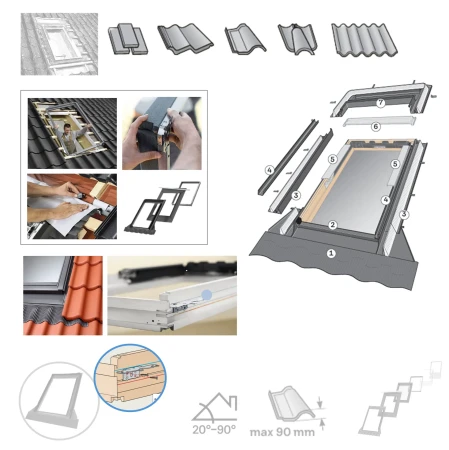

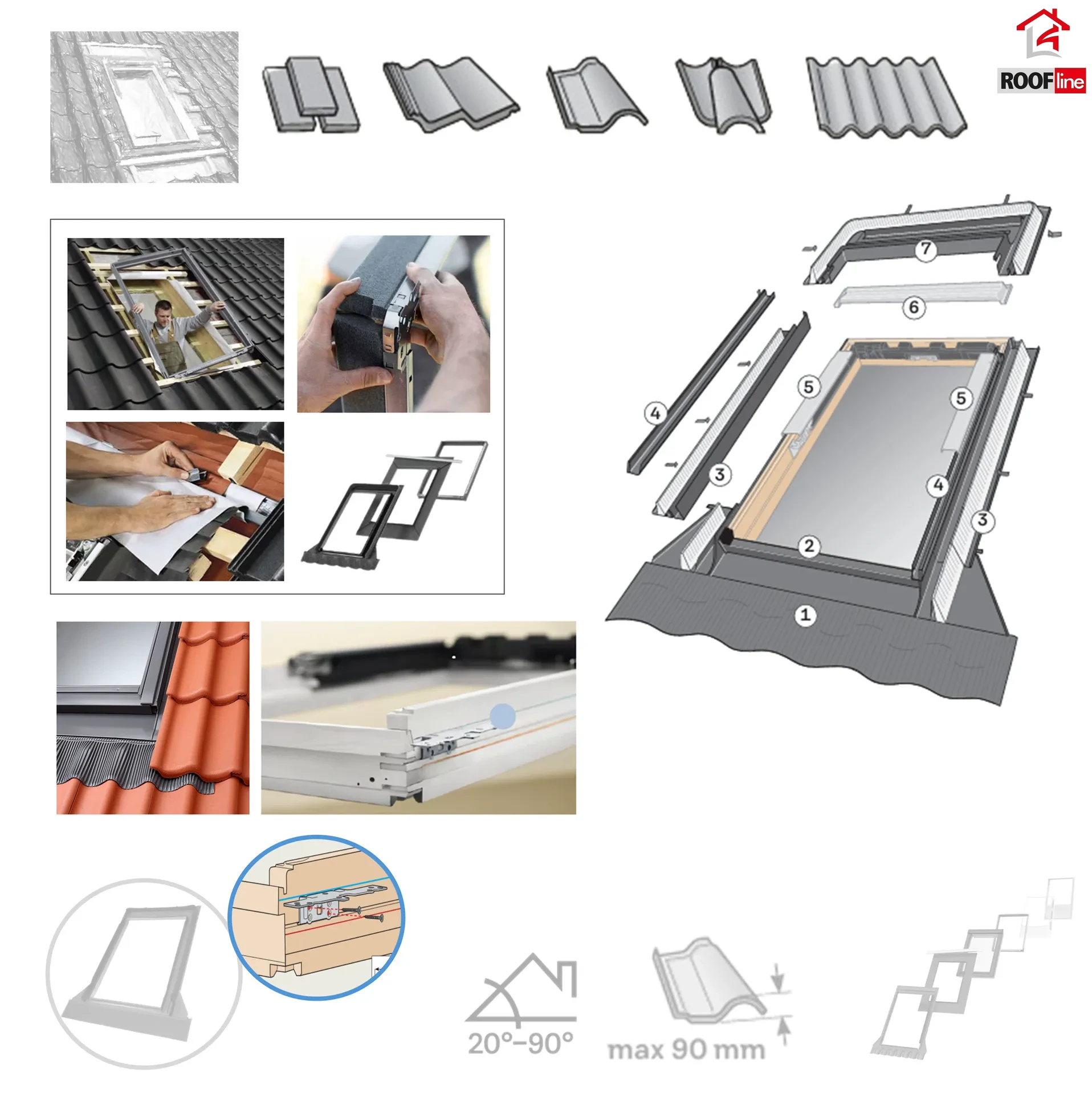

Der Eindeckrahmen EDJ "Ziegel" eignet sich für den vertieften Einbau von Dachfenstern. In Verbindung mit dem Klapp-Schwing-Fenster aus Kunststoff wird mit dem Eindeckrahmen EDJ 2000 eine hervorragende Wärmedämmung erreicht.

Der Eindeckrahmen EDJ Ziegel ist für flache und profilierte Eindeckmaterialien von 1,5 bis 9 cm Höhe geeignet. Der Eindeckrahmen passt zu Falzziegel, Flachdachziegel, Flachkremper, Reformpfannen, Frankfurter Pfannen, Tegalit, Heidelberger Pfannen, Wellplatten (5-, 6- und 8-wellig), Berliner Welle und Biberschwanz-Ziegel ind Kronen- und Doppeldeckung. Der zugelassene Dachneigungsbereich beträgt 20° bis 90°.

* (!) Einsatzbegrenzungen für EDJ:
Nicht einsetzbar für GXU und GXL br> Dämm- und Anschluss-Set BDX und Rollladen SCL kann nicht verwendet werden
Einbau in Fenster-Kombinationen und Kombinationen mit Zusatzelementen nicht möglich.

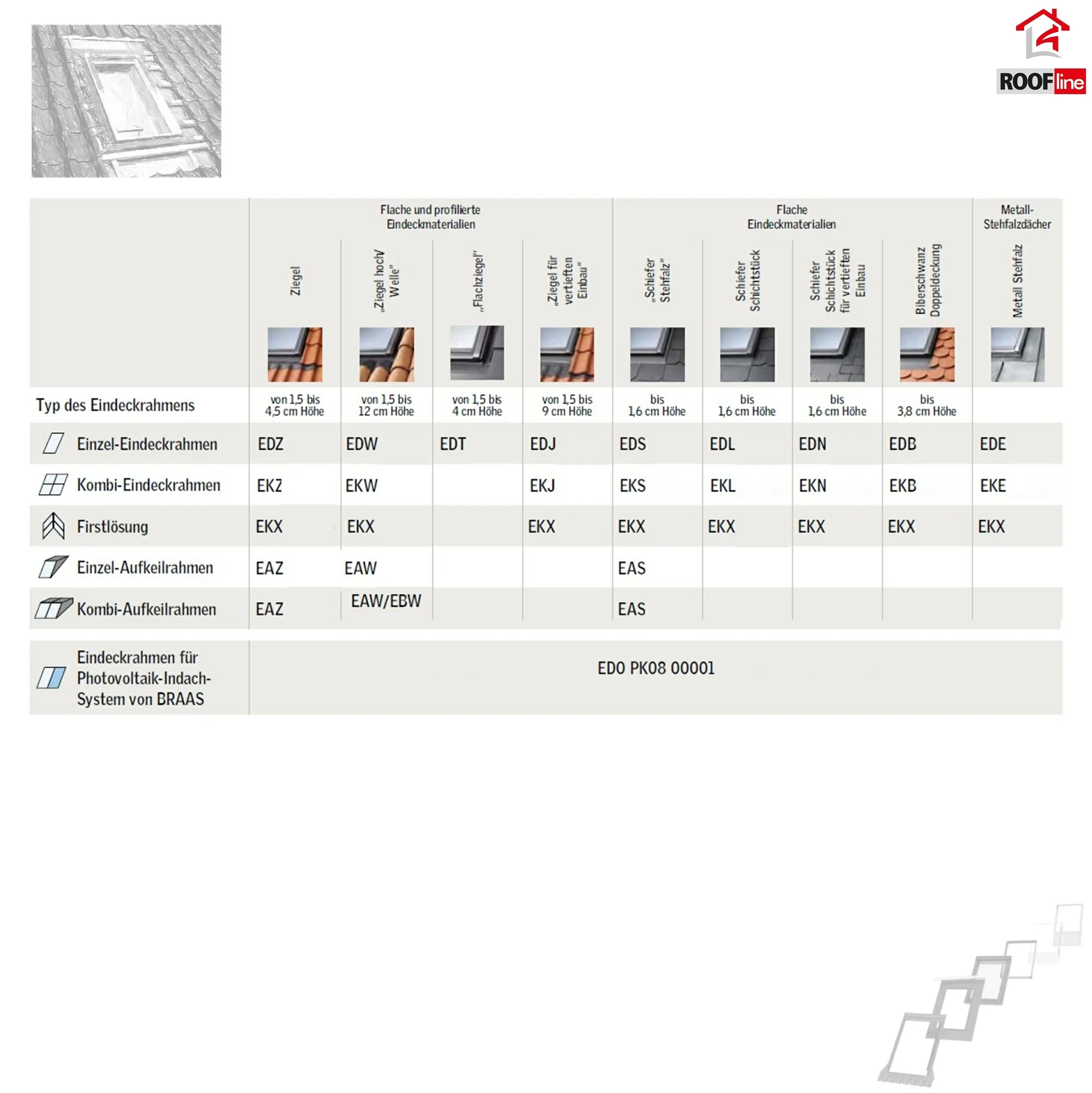

Zur Abdichtung des Übergangs zwischen Fenster und Dach benötigt jedes Dachwohnfenster einen Eindeckrahmen. Der VELUX Eindeckrahmen leitet das von der Dachfläche herabfließende Wasser seitlich am Fenster vorbei und sorgt für eine sichere Abdichtung, durch die weder Wasser noch Staub noch Flugschnee ins Dach eindringen können. Der Eindeckrahmen Ziegel ist für eine Ziegelhöhe von 1,5-9,0 cm geeignet. für höhere oder flachere Eindeckmaterialien gibt es andere Eindeckrahmen passend für Ihr Dachfenster.

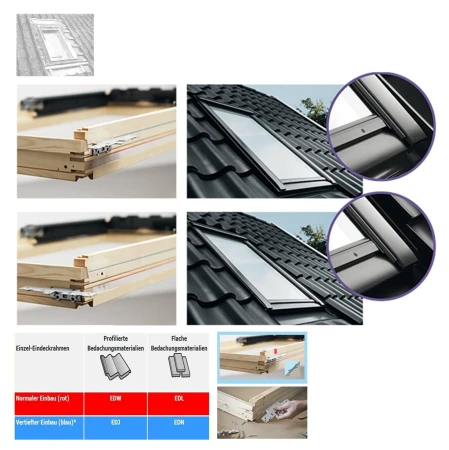

Vertiefter Einbau (blaue Markierung)
• Spitzenwerte bei der Wärmedämmung
• Einbauhöhe 4 cm vertieft
• Dachneigungsbereich 20° – 90°
• Noch harmonischere Integration in die Dachebene
• Winkelmontage seitlich am Blendrahmen (blaue Linie)
• Problemlose Montage von Fenstern und Solarkollektoren.
• Eindeckrahmen inkl. speziellem Dämmset
• Das Fenster liegt 4 cm tiefer im Dach
• Perfekter Anschluss zur Abdichtung des Übergangs zwischen Fenster und Dach.
• Aus Aluminium einbrennlackiert grau

Variante von:
BDX Dämm- und Anschluss-Set _ _ _ 2000
- Fachgerechte Herstellung der Dämmung zwischen Fenster und Dach

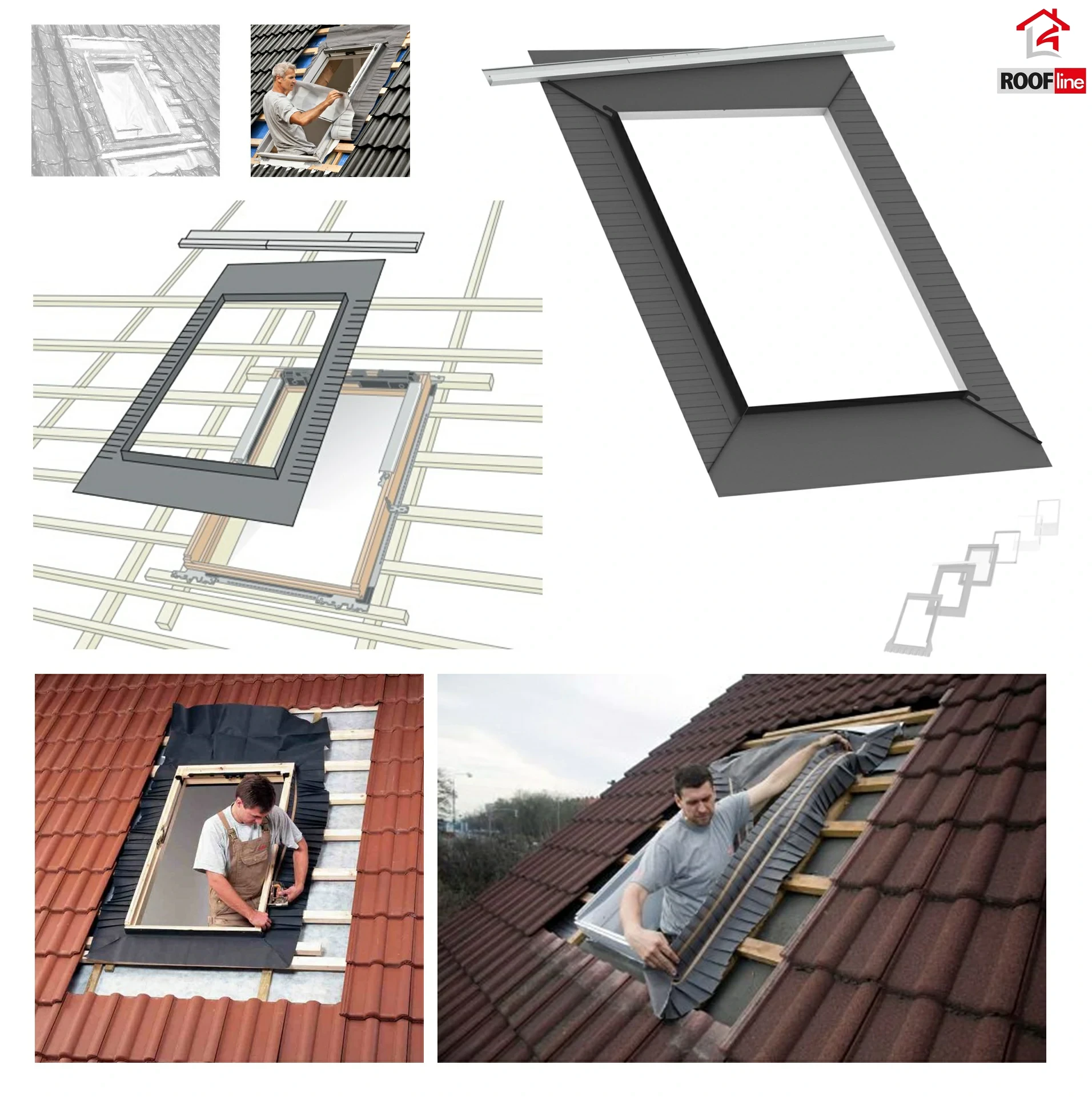

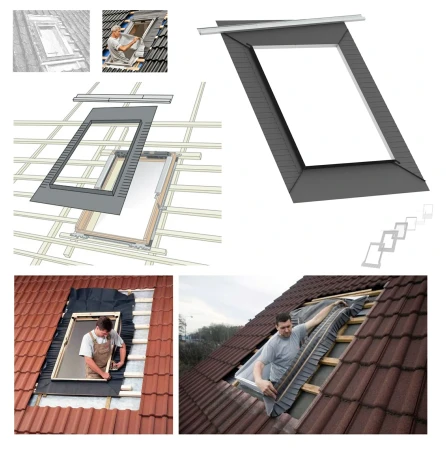

- Regensicherer Anschluss durch BFX Anschluss schürze inkl. Wasserableitrinne
- Material Dämmrahmen: aufgeschäumtes Polyethylen, Wärmeleitfähigkeitsstufe 040
- Geeignet für Dächer mit Aufsparrendämmung, Schalungsdächer und zwischensparrengedämmte Dächer mit Unterspannbahn oder Unterdeckbahn
- Zugelassener Dachneigungsbereich: 15°–90° je nach Wahl der Eindeckrahmen

Einsatzgebiet: Individuell
Eindeckrahmen-Material: Aluminium
Art des Dachmaterials: Gerippte Bedachungsmaterialien (Keramikziegel, Stahlplatten, Trapezbleche, Betonziegel etc.)
Eindeckrahmen-Bezeichnung: Wesentlicher Bestandteil des Dachfensters: dient zu einem wasserdichten Dachfenstereinbau bei jeglichem Dachmaterial
Dachmaterialhöhe [mm]: 1,5 bis 9 cm
Wasserdichtigkeit [%]: 100
Beständig gegen: UV-Strahlung und alle Wetterbedingungen
Dachneigung: 20°-90°
Außenansicht: Pulverbeschichtet, Dunkelgrau/Graphitgrau – RAL 7043 Schrauben in Verkleidungsfarb

EKJ CK02 2001M    5702329730945
EKJ CK04 2001M    5702329731287
EKJ CK06 2001M    5702329731621
EKJ FK04 2001M    5702329731966
EKJ FK06 2001M    5702329732307
EKJ FK08 2001M    5702329732642
EKJ MK04 2001M    5702329732987
EKJ MK06 2001M    5702329733328
EKJ MK08 2001M    5702329733663
EKJ MK10 2001M    5702329734004
EKJ MK12 2001M    5702329734349
EKJ PK04 2001M    5702329734509
EKJ PK06 2001M    5702329734752
EKJ PK08 2001M    5702329735087
EKJ PK10 2001M    5702329735421
EKJ PK25 2001M    5702329735766
EKJ SK01 2001M    5702329735988
EKJ SK06 2001M    5702329736176
EKJ SK08 2001M    5702329736510
EKJ SK10 2001M    5702329736855
EKJ SK12 2001M    5702329737197
EKJ UK04 2001M    5702329737296
EKJ UK08 2001M    5702329737630
EKJ UK10 2001M    5702329737975
